PIPS工法(ピップス工法)
PIPS工法(ピップス工法)
Pipe In Pipe System
Pipe In Pipe System
マンション等の小口径配管からビル・工場等の大口径配管まで幅広く適用できる工法です。発泡ウレタンに鋼鉄のスパイク等を埋め込んだ砲弾形状のクリーニングピグを空気圧力で走行させ、錆や汚れを除去するピグ研磨工法にて配管をクリーニングした後、球形のライニングピグを空気圧力により移動させ、高粘度のライニング剤(2液性エポキシ樹脂)を、配管内に連続して塗布します。 ライニング後、配管内には継ぎ目のない樹脂パイプが形成されます。
・空調配管(大口径)
・工場用水配管
・排水配管
対象配管
・給水配管(揚水管)・空調配管(大口径)
・工場用水配管
・排水配管
工法の特徴
工法の特徴
Features of Construction Method
Features of Construction Method
-
高い汎用性
小口径配管から大口径配管まで
適用可能な汎用性の高い工法 -

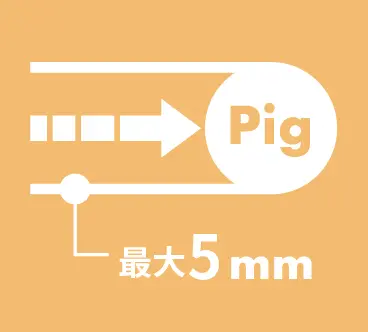

優れた耐久性
ライニング樹脂膜厚最大5mmの膜厚で、
新管なみの耐用年数を達成 -
小型化を実現
装置の小型化により、工事スペースや
騒音の問題を解消 -
高い信頼性
大阪ガス(株)が開発した信頼性の高い工法
ライニング工事前後の比較
ライニング工事前後の比較
Comparison Before and After Construction
Comparison Before and After Construction

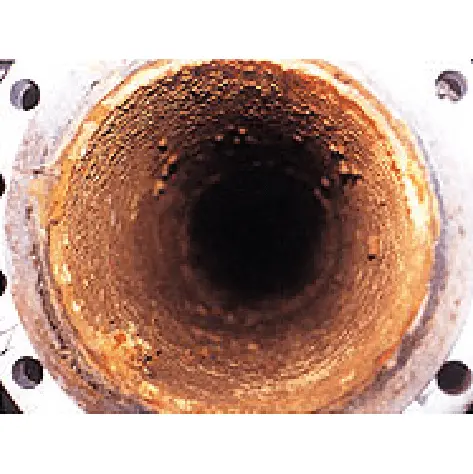

施工前

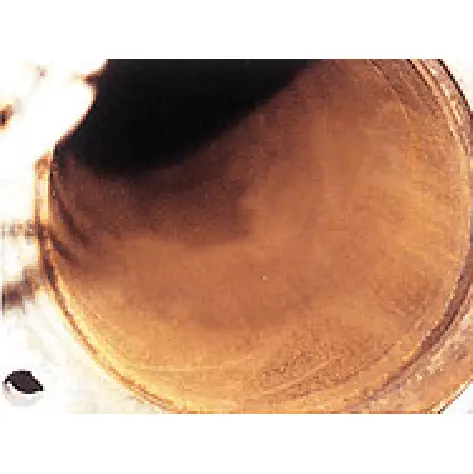

クリーニング後

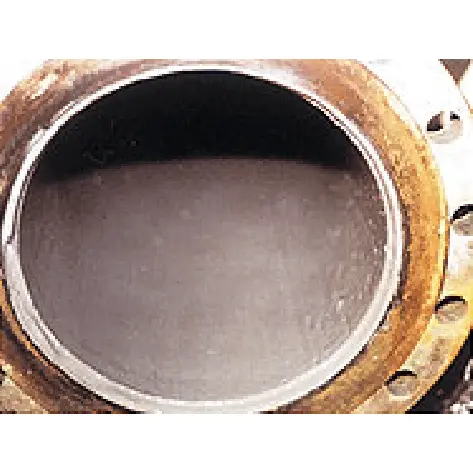

ライニング後

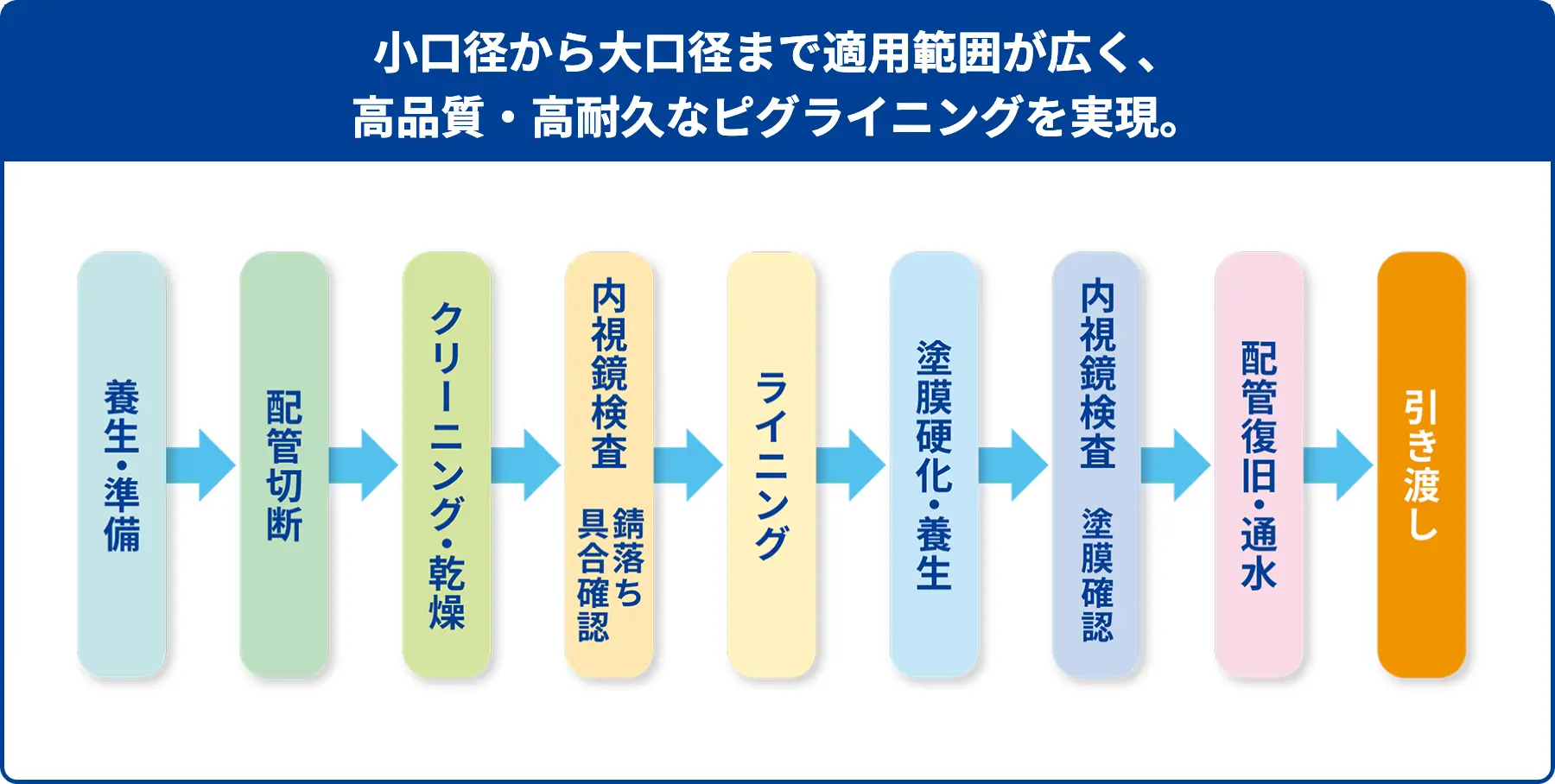

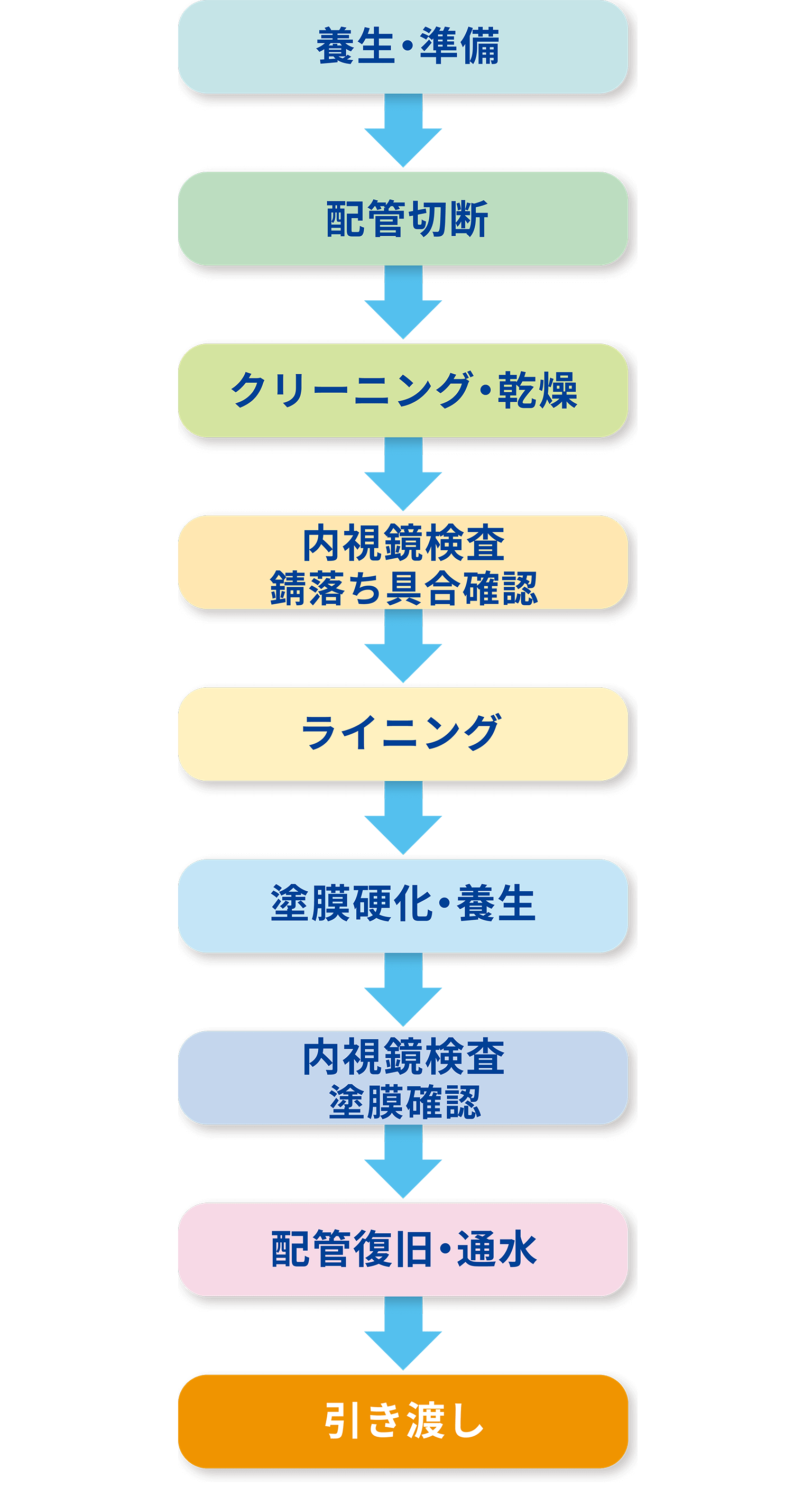

工法の流れ
工法の流れ
Construction Method Flow
Construction Method Flow
小口径から大口径まで適用範囲が広く、
高品質・高耐久なピグライニングを実現。
